Switch

Switch HUB

◾ Switch는 segment 연결 장치인 Bridge가 확장된 장비이다.
• Switch와 Bridge의 작동 방식, 알고리즘은 동일하다
 - Multiport bridge = switch HUB.
• 실제 사용된 bridge는 switch와 H/W 구성이 많이 다르다.
• Switch의 기본 기능

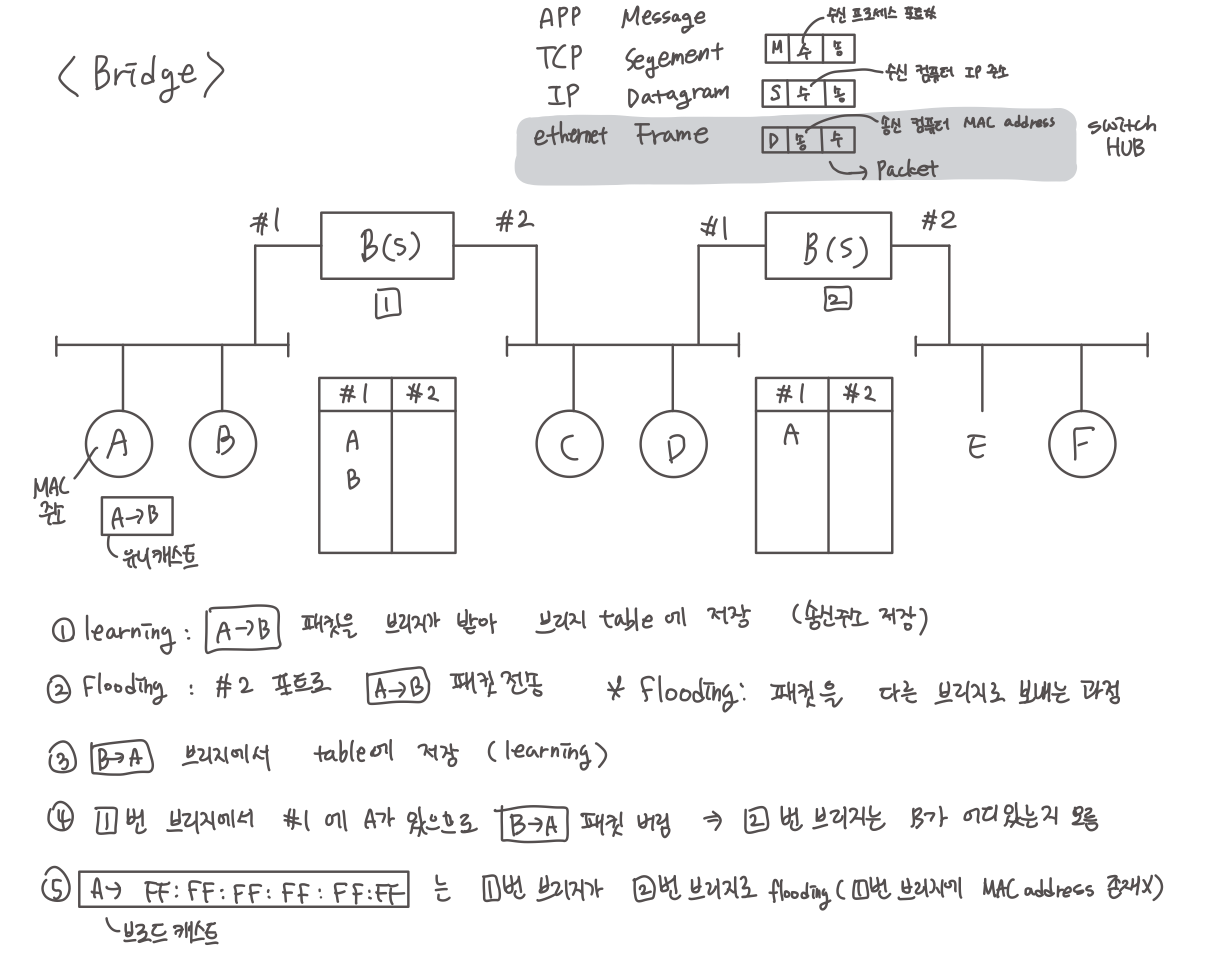

 - Learning : Bridge가 소스주소(송신주소)를 보고 Bridge table에 MAC address를 채우는 과정

 - Flooding : 브리지에서 다른 브리지로 패킷을 보내는 과정
 - Filtering : 어느 목적지로 가야할지 패킷을 필터링하는 과정
 - Forwarding : 목적지를 확인해 현재 포트에서 해당 포트로 패킷을 보내는 과정
 - Aging : 사용하지 않는 MAC address를 table에서 없애는 것

◾ Switch 설정
• STP : Spanning Tree Protocol
• VLAN



◾ Switch - show명령

• Swhitch# show [옵션] (프리빌리지 모드)
 - ip interface brief : 인터페이스별 설정 정보
 - interface [if명] : 인터페이스의 통계 정보
 - spanning‐tree : STP 관련 정보
 - cdp neighbor : 주변 장비 확인
 - cdp neighbor detail : 인접 장비 정보 확인
 - running‐config : 설정 정보 확인



◾ 스위치 상태 확인
• 관리자 모드에서 실행한다.
• show interface [status | if_명 | vlan #]
 - show interface status

Switch>
Switch>enable
Switch#show interface status
Port      Name               Status       Vlan       Duplex  Speed Type
Fa0/1                        connected    1          auto    auto  10/100BaseTX
Fa0/2                        connected    1          auto    auto  10/100BaseTX
Fa0/3                        notconnect   1          auto    auto  10/100BaseTX
Fa0/4                        notconnect   1          auto    auto  10/100BaseTX
Fa0/5                        notconnect   1          auto    auto  10/100BaseTX
...



 - show interface vlan 1

Switch#show interface vlan1
Vlan1 is up, line protocol is up
  Hardware is CPU Interface, address is 00e0.b056.6dae (bia 00e0.b056.6dae)
  Internet address is 192.168.10.201/24
  MTU 1500 bytes, BW 100000 Kbit, DLY 1000000 usec,
     reliability 255/255, txload 1/255, rxload 1/255
...



- show running-config : 현재 사용되는 config 보여줌

Switch#show running-config
Building configuration...

Current configuration : 1135 bytes
!
version 15.0
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
...

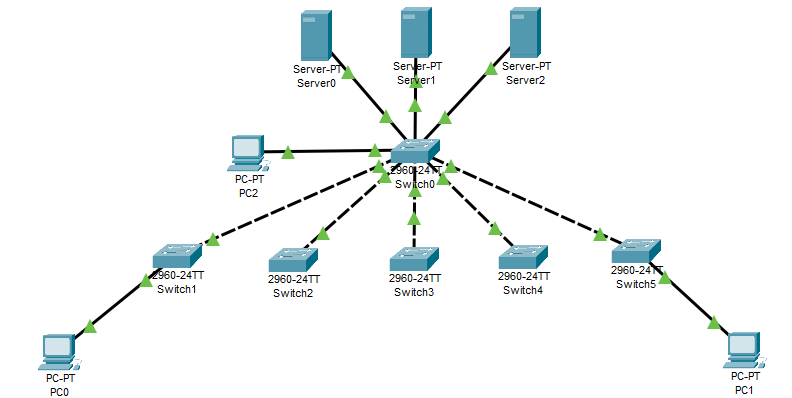

이렇게 네트워크가 구성되면 네트워크 전체가 죽어버릴 수 있다.

네트워크에 흐르는 패킷 양이 늘어난다.

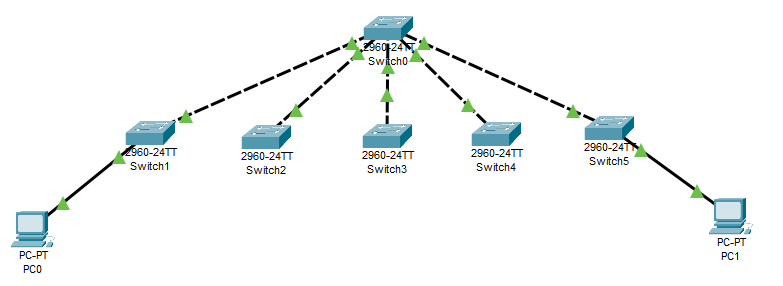

(PC0에서 PC1로 패킷을 보내려고하면 Switch0에서 패킷을 Switch1, Switch2로 패킷을 보내 네트워크에 흐르는 패킷 양이 늘어난다.)

스위치 구성 방법

보통 위와 같은 방식으로 네트워크를 구성한다.
