UTP 케이블을 이용한 랜선 만들기

RJ45, UTP 케이블을 이용해 랜선 만들기

먼저 UTP 케이블 피복을 벗긴다.

그 후 꼬여있는 선들을 한가닥씩 풀어준다.



안쪽 전선 순서를 다음과 같이 UTP 케이블 핀어사인에 맞게 맞춘다.

우리는 주로 1, 2, 3, 6 번만 사용한다.

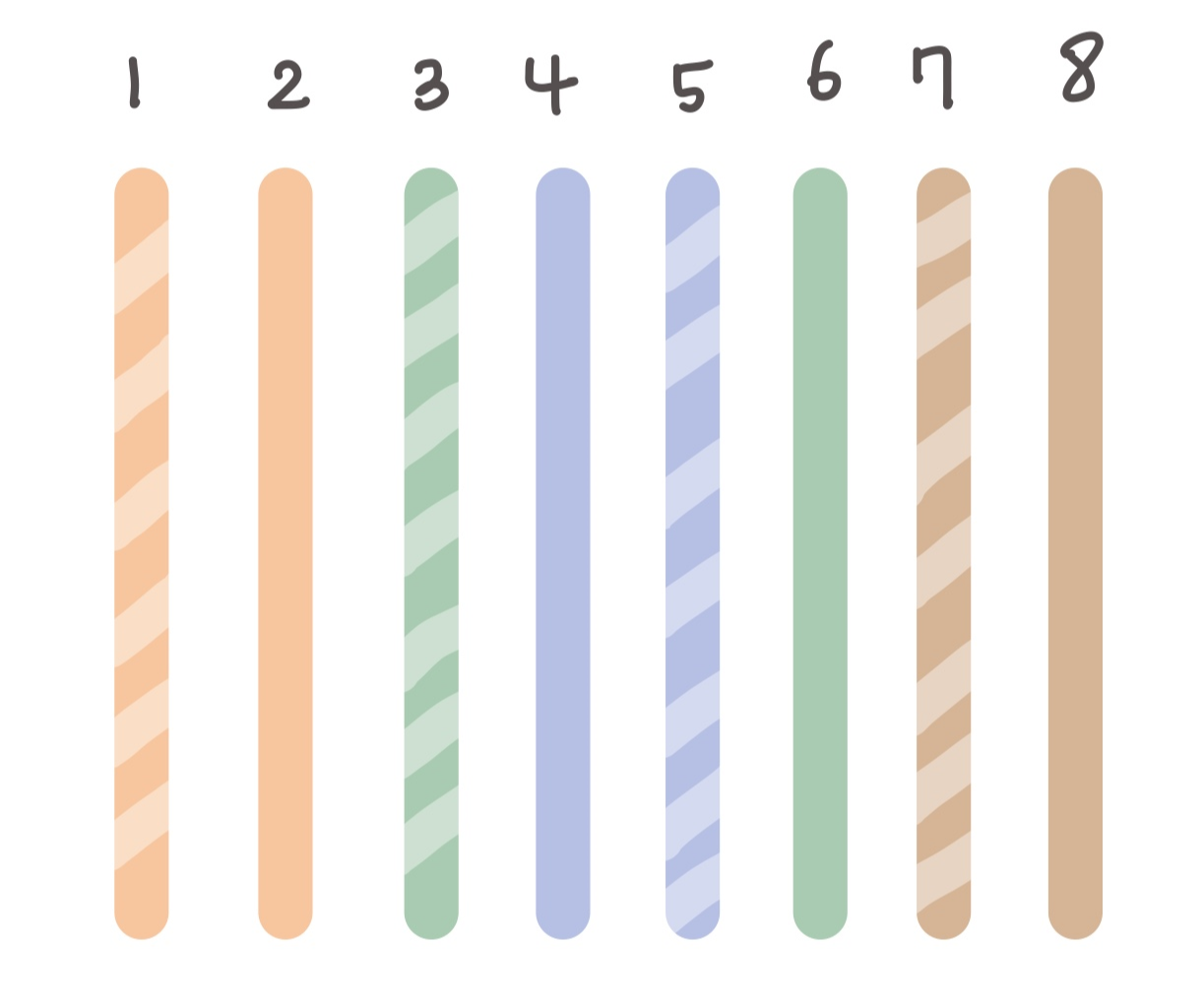

UTP 케이블 핀어사인



전선을 일자로 잘 맞춘 후 자르고 RJ45 커넥터에 잘 끼운 후 랜툴을 사용해 UTP 피복을 압착한다.



RJ45 커넥터



완성 후 모습

잘 연결되는지 확인한다.

1, 2, 3, 6 번만 주로 사용하기 때문에 이 번호만 잘 연결되어있는지 확인한다.
