네트워크 10 - 네트워크 분할(서브네팅) 및 VLSM

네트워크 분할 (서브네팅)

: Netmask를 확인해 네트워크를 분할



예시

네트워크 범위: 1.1.1.0~1.1.1.255

Netmask : 255.255.255.128

1.1.1.0/25, 1.1.1.128/25 두 개의 네트워크로 분할

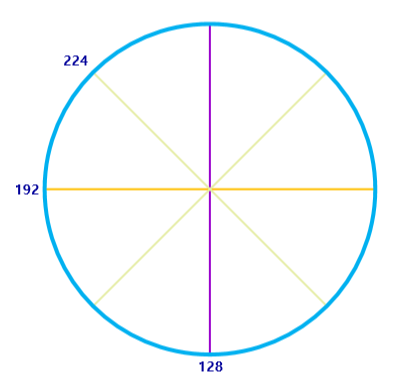

그림과 같이 분할

분할 확인

A network

1.1.1.0 ~ 1.1.1.127 中 1개 → 1.1.1.1

= 1.1.1.0 (A 네트워크 주소)

B network

1.1.1.128 ~ 1.1.1.255 中 1개 → 1.1.1.129

= 1.1.1.128 (B 네트워크 주소)

- 각 IP를 netmask 255.255.255.128과 & 연산한다. (네트워크 주소 나온다.)

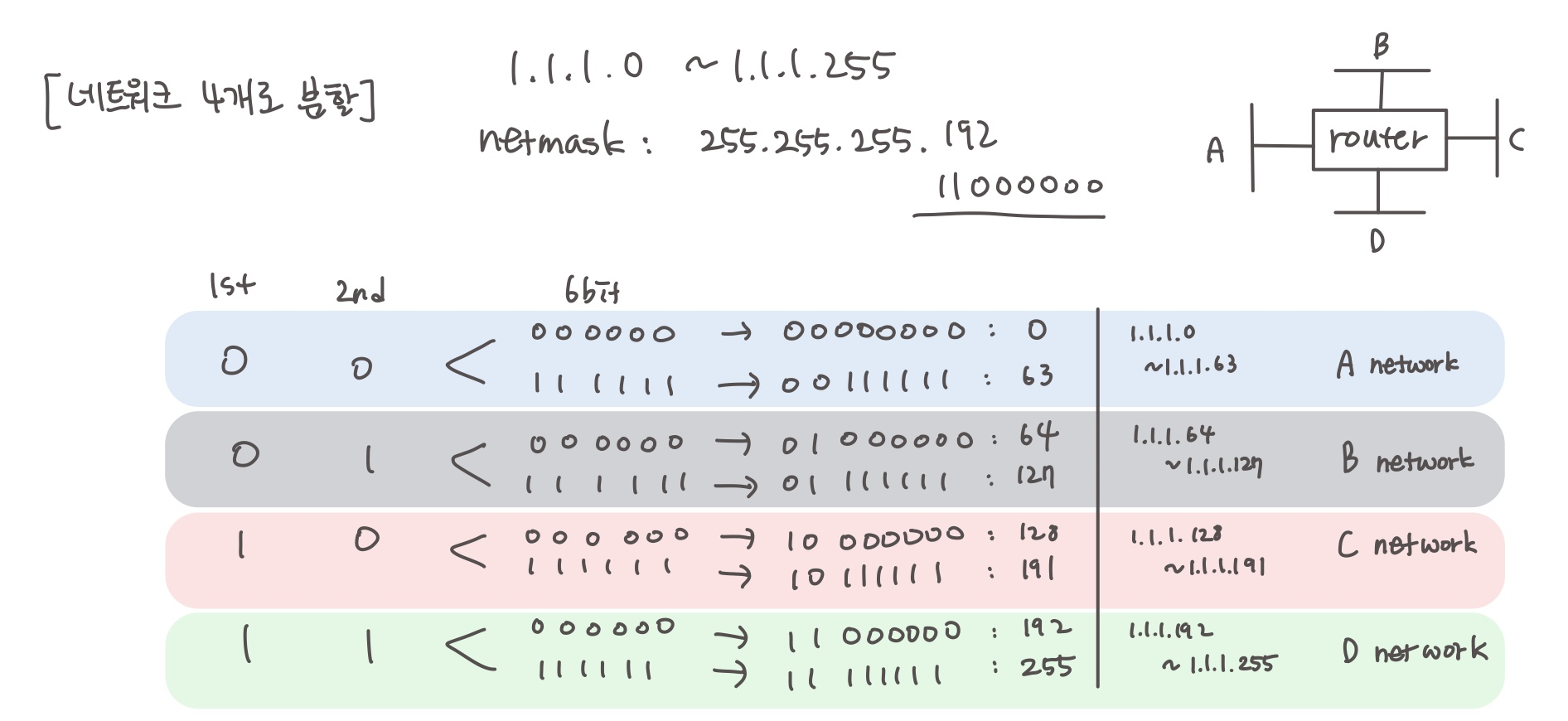

네트워크 4개로 분할



네트워크 분할 Netmask

VLSM (Variable Length subnet Masks)

: 네트워크를 분할할 때 다른 규모로 분할

- IP낭비를 일부 막아줌

예시) 1.1.1.0/24 네트워크를 다음 조건에 맞는 A, B, C 세개의 네트워크 로 분할

A 네트워크 : 80ea host

B 네트워크 : 38ea host

C 네트워크 : 50ea host

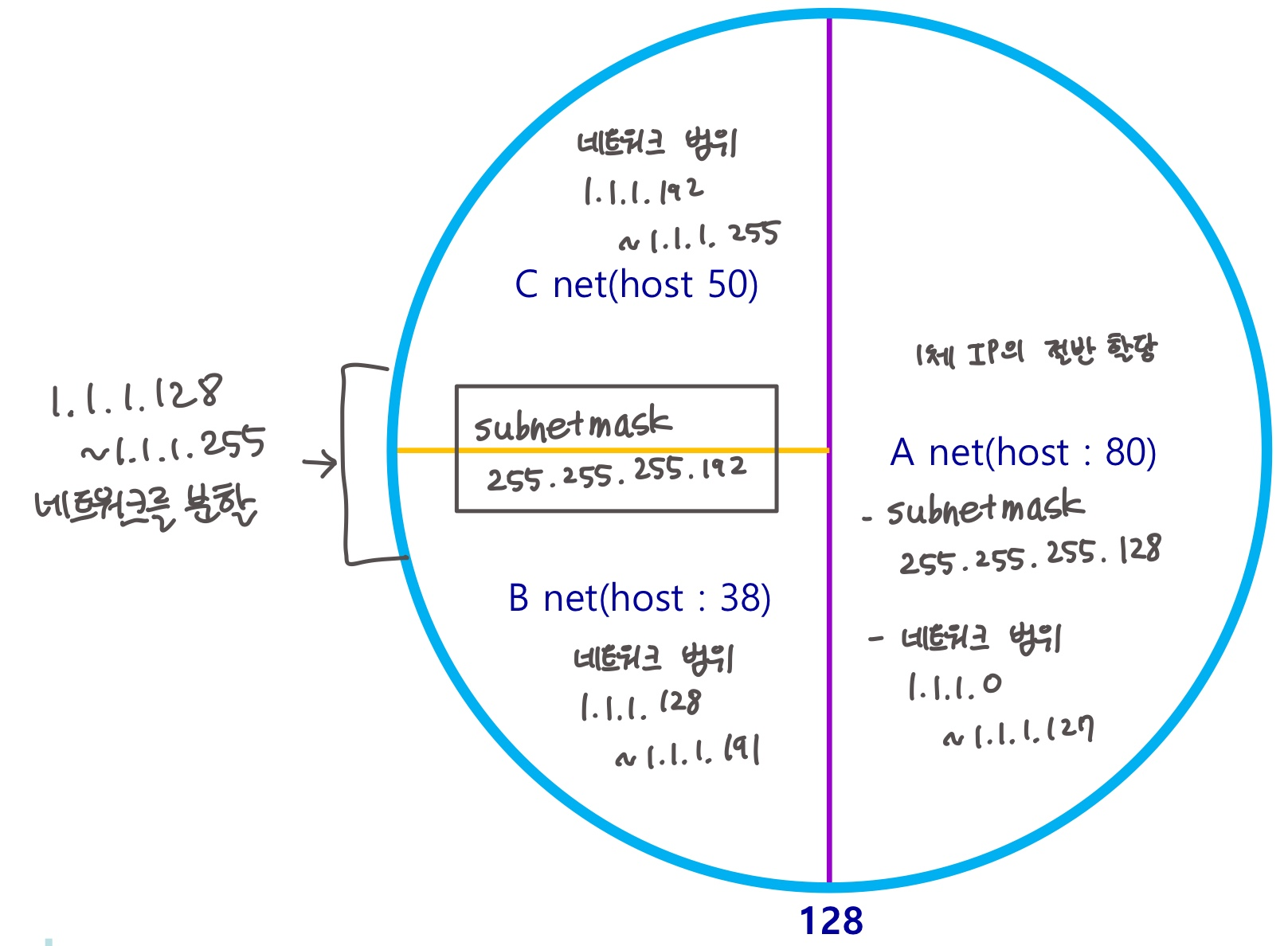

네트워크 분할

A Net : 1.1.1.0/25      :  1.1.1.0 ~ 1.1.1.127

B Net : 1.1.1.128/26   :  1.1.1.128 ~ 1.1.1.191

C Net : 1.1.1.192/26   :  1.1.1.192 ~ 1.1.1.255
or

A Net : 1.1.1.128/25   :  1.1.1.128 ~ 1.1.1.255

B Net : 1.1.1.0/26       :  1.1.1.0 ~ 1.1.1.63

C Net : 1.1.1.64/26     :  1.1.1.64 ~ 1.1.1.127
** 각 서브네트워크는 서로 완전히 독립적 → 구성이 어떻게 되던지 아무 상관 X



서브넷 문제

1번

1.1.1.0~1.1.1.255 IP를 할당 받은 경우

① 50ea 전후의 host를 갖는 네트워크 몇 개를 수용 할 수 있는가?

  >> 4개 (64bit씩)



② 네트워크를 8개로 분할하면 각 네트워크의 네트워크 주소와 넷마스크 는 무엇인가?

A Net: 1.1.1.0/27    : 1.1.1.0 ~ 1.1.1.31

B Net: 1.1.1.32/27  : 1.1.1.32 ~ 1.1.1.63

C Net: 1.1.1.64/27  : 1.1.1.64 ~ 1.1.1.95

D Net: 1.1.1.96/27  : 1.1.1.96 ~ 1.1.1.127

E Net: 1.1.1.128/27  : 1.1.1.128 ~ 1.1.1.159

F Net: 1.1.1.160/27  : 1.1.1.160 ~ 1.1.1.191

G Net: 1.1.1.192/27  : 1.1.1.192 ~ 1.1.1.223

H Net: 1.1.1.224/27  : 1.1.1.224 ~ 1.1.1.255

Netmask: 255.255.255.224 (11111111 . 11111111 . 11111111 . 11100000)



③ 현재 사용중인 3 개의 네트워크가 각각 29, 30, 50 ea의 host를 갖 는다면 네트워크 할당은 어떻게 이뤄져야 하는가?

  >> 답은 무수히 많아 하나만 적음.

29 host - A Net : 1.1.1.0/25      :  1.1.1.0 ~ 1.1.1.63

30 host - B Net : 1.1.1.128/26  :  1.1.1.64 ~ 1.1.1.127

50 host - C Net : 1.1.1.192/26  :  1.1.1.128 ~ 1.1.1.255



2번

1.1.0.0~1.1.255.255 IP를 할당 받은 경우

① 200ea, 140ea, 300ea의 host를 갖는 서브넷에 IP를 할당하기

  >> 이 경우 IP가 256²개

Netmask : 255.255.255.0  →  host 256개

Netmask : 255.255.254.0  →  host 2*256(=512)개

답)

200ea : 1.1.2.0/24  :  1.1.2.0 ~ 1.1.2.255  (Netmask : 255.255.255.0)

140ea : 1.1.3.0/24  :  1.1.3.0 ~ 1.1.3.255  (Netmask : 255.255.255.0)

300ea : 1.1.0.0/23  :  1.1.0.0 ~ 1.1.1.255  (Netmask : 255.255.254.0)
